Flux thermique et résistance : maîtriser les transferts d'énergie

Imagine une journée d'hiver très froide. Si tu touches une vitre mal isolée, tu as une sensation de froid intense. En réalité, ce n'est pas le froid qui rentre dans ta main, c'est l'énergie thermique (la chaleur) qui quitte ton corps pour aller vers la vitre !

L'énergie se déplace de trois façons : la conduction (contact direct, comme dans un mur), la convection (mouvement de fluide, comme l'air chaud qui monte) et le rayonnement (comme le Soleil). Ici, nous étudierons principalement la conduction à travers une paroi.

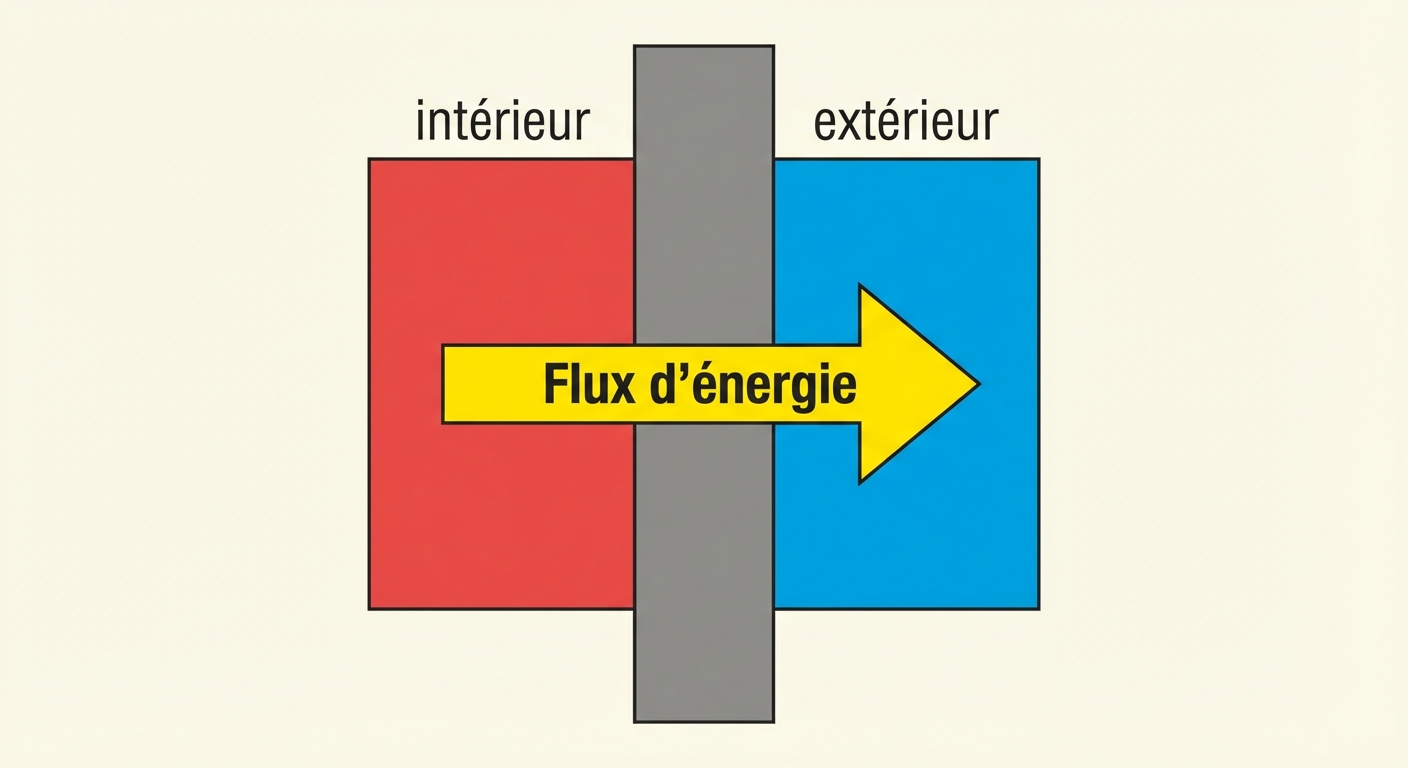

Le flux thermique, souvent noté par la lettre grecque $\Phi$, représente la vitesse à laquelle l'énergie traverse une surface. C'est un débit d'énergie, comparable au débit de l'eau dans un tuyau.

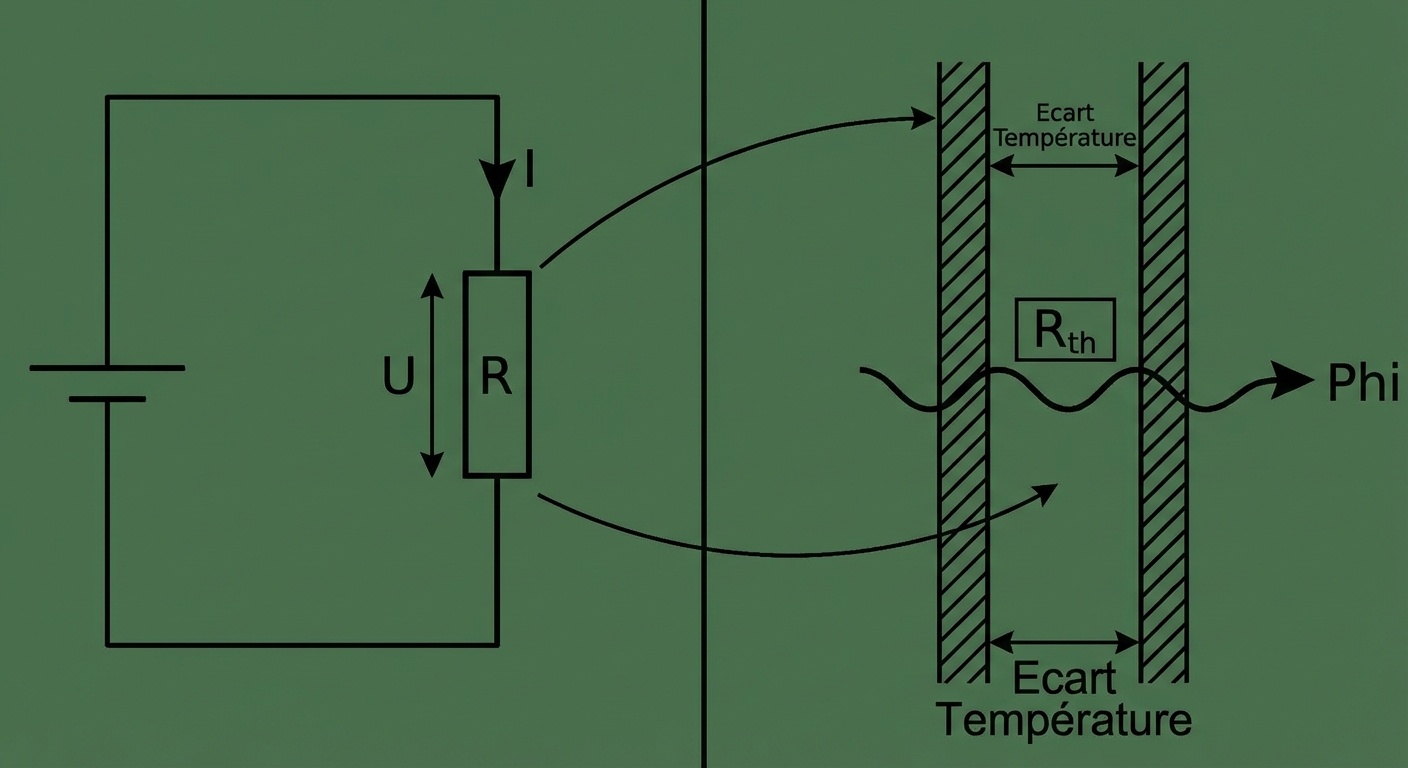

Le mur "résiste" au passage de la chaleur. On utilise une analogie avec l'électricité : l'écart de température joue le rôle de la tension ($U$), et le flux joue le rôle du courant ($I$).

Cela nous amène à la "Loi d'Ohm thermique". Le flux est proportionnel à l'écart de température entre les deux faces du mur, et inversement proportionnel à sa résistance thermique.

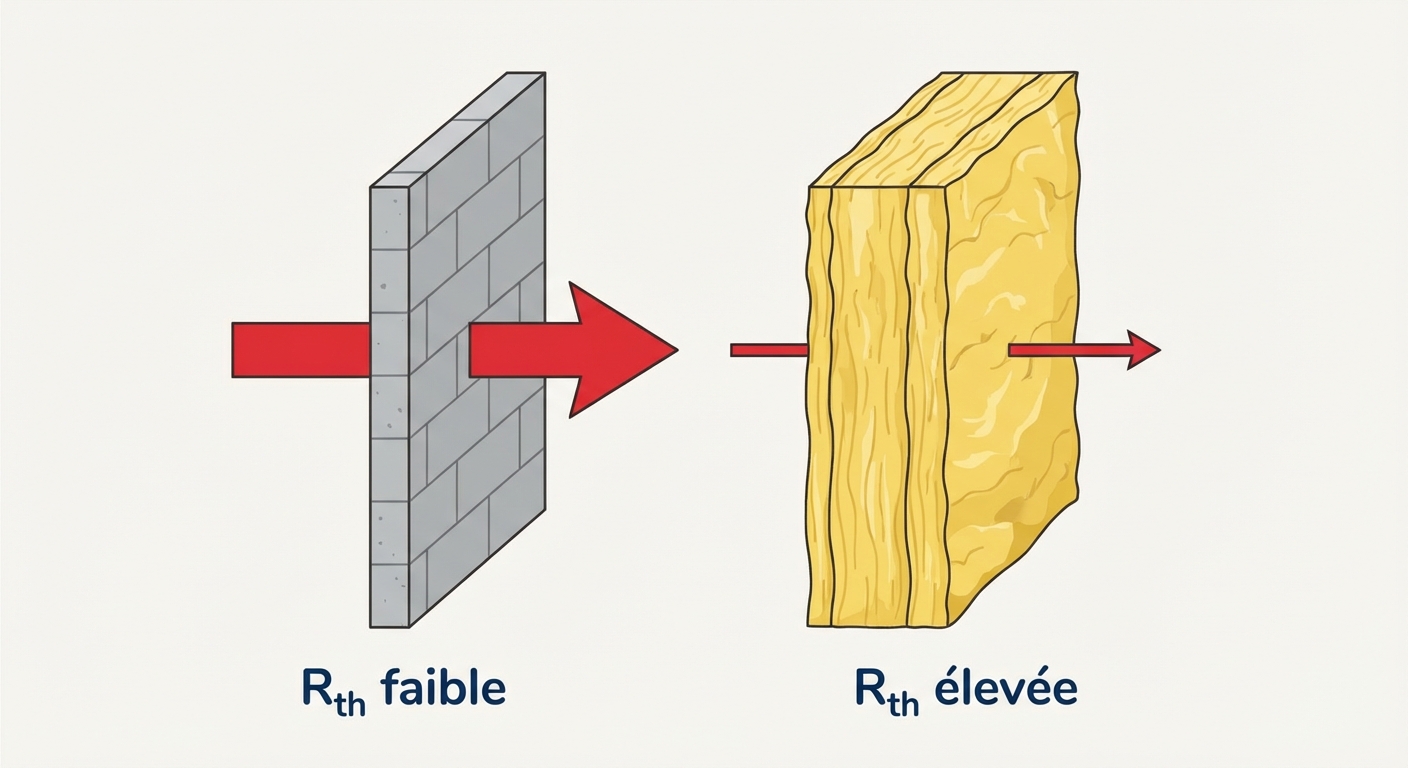

La résistance thermique $R_{th}$ d'une paroi plane dépend de trois paramètres : son épaisseur ($e$), sa surface ($S$) et la nature du matériau (sa conductivité thermique, notée $\lambda$).

Étape 1 : On calcule l'écart de température. $\Delta T=20-0=20^{\circ }\text{C}$ (ce qui équivaut à un écart de 20 Kelvin).

Étape 2 : On applique la loi d'Ohm thermique. $\text{Flux}=\frac{\Delta T}{R_{th}}=\frac{20}{0,5}$.
